Setting IP Phone
Assalamu'alaikum Wr. Wb.
Hai guys, bertemu dengan saya lagi dalam sebuah postingan Blog saya, kali ini saya akan menjelaskan tentang cara mensetting sebuah IP Phone Packet Tracer. Bagaimana sih caranya? yuk mari kita simak penjelasan dibawah ini.
B). Latar Belakang
Dalam sebuah software Cisco packet Tracer terdapat banyak sekali perangkat-perangkat seperti Router, Switch, IP Phone, dan lain sebagainya.
Dalam sebuah perkantoran, sering sekali kita melihat disetiap ruangan terdapat sebuah IP Phone, nah pasti kita bingung bagaimana cara men-settingnya. Untuk itu, didalam software packet tracer menyediakan perangkat-perangkat terutama IP Phone yang akan kita bahas hari ini.
1). Pengertian
Voice Over Internet Protokol (VoIP) adalah teknologi yang memungkinkan percakapan suara jarak jauh memalui media internet. Data suara diubah menjadi kode digital dan alirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.
2). Maksud Dan Tujuan
Maksud dari penjelasan ini adalah bagaimana cara menyetting sebuah IP Phone dalam sebuah software Cisco Packet Tracer. Dan tujuannya adalah ingin dapat memahami cara menyetting perangkat tersebut.
3). Hasil Yang Diharapkan
Dapat berhasil dalam menyetting perangkat IP Phone dalam software Packet Tracer dengan jelas dan pasti.
C). Alat Dan Bahan
- PC/Laptop
- Software Cisco Packet Tracer 7.0
E). Pembahasan
1). Konfigurasi Router
- Pertama-tama, kita membuat topologinya terlebih dahulu.

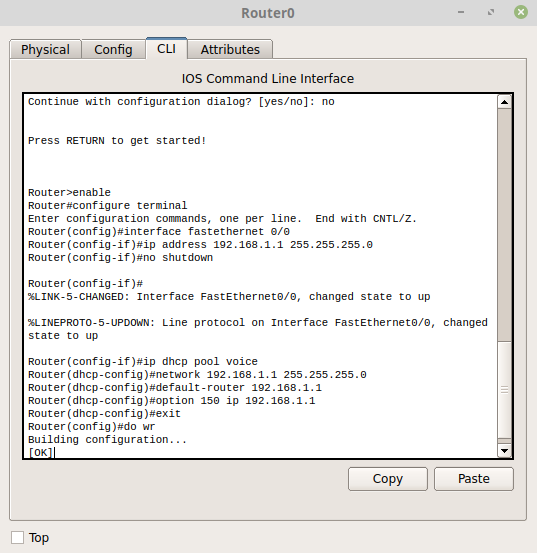

- Langkah Pertama dalam konfigurasi IP Phone adalah kita membuat IP DHCP untuk IP Phone tersebut. Cara dan perintahnya seperti berikut.
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface fastethernet 0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#ip dhcp pool voice
Router(dhcp-config)#network 192.168.1.1 255.255.255.0
Router(dhcp-config)#default-router 192.168.1.1
Router(dhcp-config)#option 150 ip 192.168.1.1
Router(dhcp-config)#exit
Router(config)#do wr
- Selanjutnya kita akan memberikan batasan IP Phone yang dapat tersambung.
Router(config-if)#telephony-service
Router(config-telephony)#max-ephones 3
Router(config-telephony)#max-dn 3
Router(config-telephony)#ip source-address 192.168.1.1 port 2000
Router(config-telephony)#auto assign 4 to 6
Router(config-telephony)#auto assign 1 to 5
Router(config-telephony)#exit
Router(config)#do wr
- Kemudian kita akan memasang nomer tujuan dari masing-masing IP Phone tersebut.
Router(config)#ephone-dn 1
Router(config-ephone-dn)#number 1111
Router(config-ephone-dn)#ephone-dn 2
Router(config-ephone-dn)#number 2222
Router(config-ephone-dn)#ephone-dn 3
Router(config-ephone-dn)#number 3333
Router(config-ephone-dn)#do wr
Router(config-ephone-dn)#exit
2). Konfigurasi Switch
- Langkahnya kedua saat konfigurasi IP Phone adalah kita harus menyambungkan masing-masing IP Phone ke dalam switch tersebut.
Switch>enable
Switch#configure terminal
Switch(config)#interface range fastethernet 0/2-4
Switch(config-if-range)#switchport voice vlan 1
Switch(config-if-range)#do wr
Switch(config-if-range)#exit
3). Mencoba Menyambungkan IP Phone Satu Dengan Yang Lain.
- Tahap akhir yaitu kita mencoba menyambungkan IP Phone 2 dengan IP 1, apakah sudah dapat terhubung.
a). IP Phone Penghubung
b). IP Phone Penerima
Nah, akhirnya antara IP Phone 2 dengan IP Phone 1 dapat terhubung.
F). Kesimpulan
Voice Over Internet Protokol (VoIP) adalah teknologi yang memungkinkan percakapan suara jarak jauh memalui media internet.
G). Referensi
Nah, itulah sedikit penjelasan tentang cara men-setting IP Phone. Apabila ada kesalahan dan kekurangan dalam penulisan ataupun tutur kata yang tidak menyenangkan dalam hati pembaca, saya mengucapkan minta maaf yang sebesar-besarnya.
Jangan lupa pula untuk selalu mengikuti perkembangan Blog saya. Semoga dapat bermanfaat bagi kita semua terutama bagi yang membacanya.
Wassalamu'alaikum Wr.Wb.
